車両診断（OBD-II）コネクターを利用して愛車の見えない情報を表示する

@hatsune_さんの記事を見て自分もやってみたくなったのが発端
[WindowsPhone8]ELM327でOBD2ポートから車載ECUから情報取得

自動車には車両診断用にOBD2コネクタが付いてる事が多いのですが、
このコネクタを利用して、標準のメーター類では表示できない情報を表示する事ができるので、夏のドライブのお供として遊んでみました。

仕組みとしてはOBD2コネクタからELM327チップを通してBluetoothを飛ばし、スマホアプリで表示します。
やってみたら簡単でした！

用意するもの

OBD2コネクタに繋ぐELM327デバイス
- WiFiを発信する物や、Bluetoothを発信する物などがありますが、今回はBluetoothを飛ばす定番の青いやつを使用しました。

超小型モデル OBDII 診断 ELM327 Bluetooth ブルートゥーススキャンツールテスター OBD2

出版社/メーカー: ｋｉｎｇ
メディア:
この商品を含むブログを見る

Bluetoothを受信できるスマホ
- 今回使用するのは「WindowsPhone8のLumia 820」です。試しに手持ちのiPhone4Sで試してみましたがデバイスが見えるものの、接続できませんでした。（プロトコルが非対応なのかな？）

情報表示用のアプリ
- @_ganchiさんがBetaテスターを募集していたOBD Info-san!のWindows Phone版。Andoroid版もあります。

アダプタに付属しているCDにはアプリが入っていますが、高確率でウイルス入りらしいのでゴミ箱に捨ててしまっていいそうですｗ

実際に表示してみた

とりあえず、高速道路を走りながらテストしてみました。
注：スクリーンショットは同乗者に取ってもらいました。

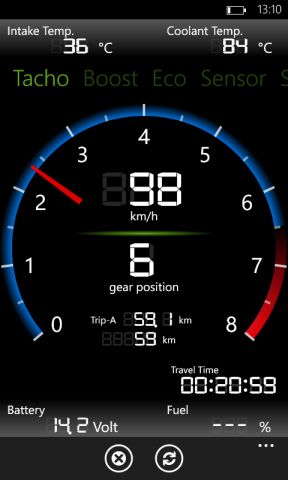

f:id:airish9:20130720024904j:plain
OBD2からのデータなので実際のタコメーターと際はほとんど無かったように思います。
バッテリーの電圧が14.2Vなのでオルタネーターが正常に動いている事が解ります。
